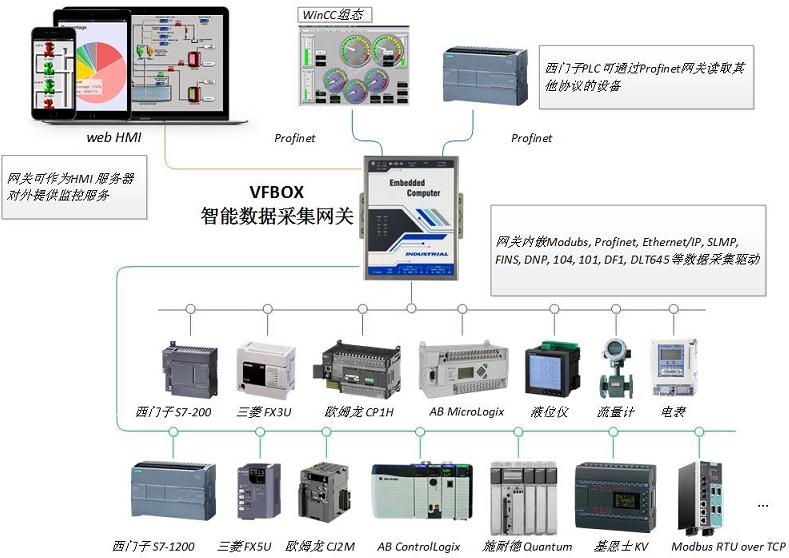

PT2400 Profinet网关专门针对 PLC， HMI 或者组态软件的采集。 传统的 Modbus 网关只是 Modbus TCP 和 Modbus RTU 协议做个转换，网关本身并不主动采集数据，而VFBOX网关是可以主动采集从站数据并缓存到网关内部，从而上位机可以通过 TCP 或者 RS-485 总线直接从网关取数据，这样就减少了上位机主站与从站的交互次数，极大地提高了采集速度，实时性，可靠性以及稳定性；对于多 RS-485 主站想要访问相同的从站数据，传统的 Modbus 网关是无法解决的，而由于VFBOX网关是自动采集并存储数据，因此完全支持多主站同时通过 RS-485 总线读取数据； 另外，针对一些没有以太网口的 PLC 或者 HMI，也可以通过VFBOX Modbus智能网关的 RS-232/RS-485 端口，采集到 Modbus TCP 从站的数据。
3、驱动列表
4、产品外形
|
CPU |
ARM926EJ,主频为300MHz |
|
内存 |
64MB DDR2 高性能内存 |
|
Nand Flash |
SLC Nand Flash 板载为128MByte SLC Flash |
|
网口 |
1个100M/10M以太网接口 支持AUTO MDI/MDIX 双级抗雷防护 |
|
RS485接口 |
2个全隔离RS485接口（支持收发指示灯） RS485采用三级防护 |
|
电源接口 |
支持2种电源接口 |
|
TF卡接口 |
板载1个自弹TF卡座 支持TF卡扩展存储 |
|
USB HOST接口 |
板载1个USB HOST接口 支持扩展USB外设 |
|
RTC时钟 |
内部集成实时时钟,板载1个CR2032电池(可以使用3年) |
|
蜂鸣器 |
板载1个蜂鸣器 可用于警报或编程发出提示音 |
|
指示灯 |
1个电源指示灯 1个系统指示灯 COM1/COM2收发指示灯 |
|
Console UART |
Console UART口对外接口为Type-C座,内部集成USB转串口芯片,方 |
|
FUN按键 |
可编程按键 默认用于更新文件系统与恢复出厂默认IP |
|
尺寸 |
109mm× 109mm× 27mm(L× W× H) 含挂耳 |
|
功耗 |
整机最大平均功耗≤3W |
|
整机重量 |
320g |
|
工作温度 |
-40～85℃ |
|
储运温度 |
-40～85℃ |
|
工作相对湿度 |
20％～90％无凝露 |
|
储运相对湿度 |
15％～95％无凝露 |
1、应用案例
案例一：仰科为浙江能源天然气集团有限公司提供定制款VFBOX网关。VFBOX网关配置4个485，2个以太网通讯口，实现天然气流量计数据转发到罗克韦尔Logix系列控制器，充分保证天然气高压场站内的智能仪表与PLC等设备间的实时通讯。
案例二：无锡排水公司采用仰科的标准VFBOX网关。VFBOX配置2个485/232,1个以太网，将西门子S7-1200系列PLC的数据上传到控制中心，实现大用户污水流量的监测。
