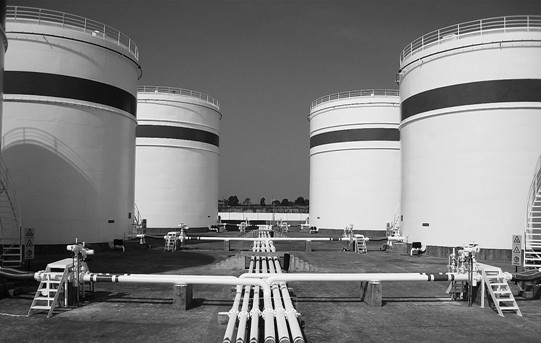

由于油罐区和办公室之间布设数据传输线比较困难，故采用无线的方式对油罐状态进行实时、远程监控，可以避免破环形事件的发生。
本系统可实时监控油罐的液位、温度、压力等数据，对超过安全限值的设备通过短信、邮件、等进行及时报警。
本系统解决了对于油罐这类高危设备的安全实时监控问题。
二、无线检测系统总体设计
检测系统由温湿度传感器、压力传感器、无线通信设备、监控中心软件三部分组成。温湿度传感器和压力传感器主要测量油罐内的温湿度和油量。无线通信设备是把检测到的实时数据通过无线网络传送监控中心。由于无线传输不受距离的限制，因此一个监控中心可以检测多个油罐去。监控中心软件主要负责处理每个油罐发送过来的数据，并在电脑上实时显示。监控中心对历史数据进行永久保存。同时、监控中心还可对可能出现的危险数据进行短信报警。

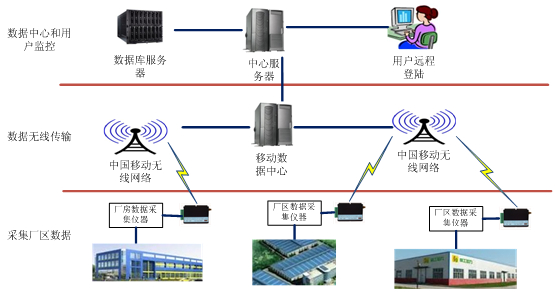

无线检测系统的系统架构图如下：

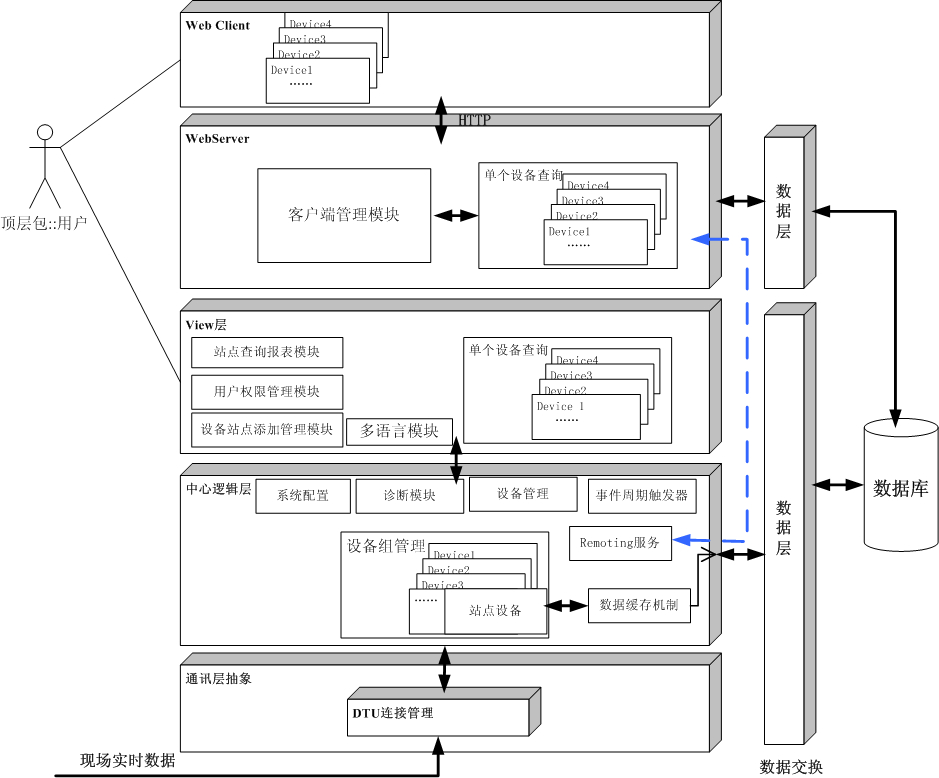

数据中心主要完成接收油罐状态数据、数据处理、保存、显示、远程登陆等功能，数据中心结构框图如下
设备管理模块
该模块主要功能：添加，删除设备；配置设备信息，如配置DTU号，配置设备地址信息，配置设备类型，配置其他说明信息等。
组织设备，管理设备。当设备较多时，该功能特别重要，可方便客户管理设备，使组织清晰。如：
设备通讯管理模块
通讯管理模块负责程序与DTU的通讯管理。通讯管理模块，采用异步socket方式同DTU进行通讯。该模块会定期清除死连接，当有新DTU请求建立连接时会及时通知程序。
系统配置模块
该模块负责管理系统配置，如系统端口，采样周期，是否保存数据等系统配置信息。
通讯协议解码编码模块
该模块根据设备的通讯协议，将设备发送给数据中心的数据根据协议解码，然后将解码后的数据提供给软件中心，或显示或保存。
该模块还负责将查询命令，设置参数或控制命令，编码为设备通信协议格式，通过“通讯管理模块”发送给设备。
该部分随设备或通讯协议不同而不同。
实时数据显示模块

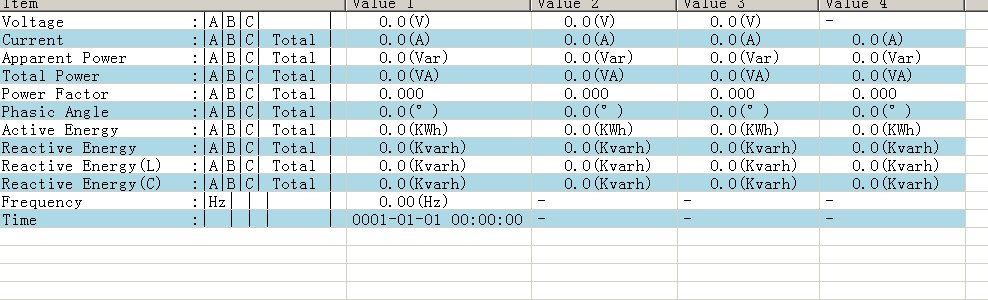

该部分将通讯协议解码后的数据显示。该部分可单独显示一个设备如：

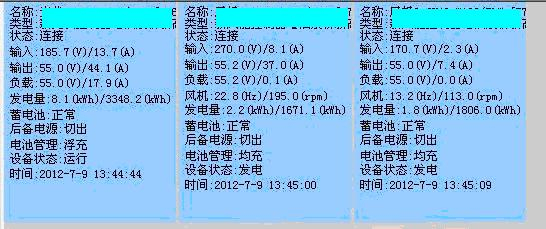

也可按站点显示全部设备信息如：
数据保存模块
可根据客户需要，将数据保存到excel文件或数据库。

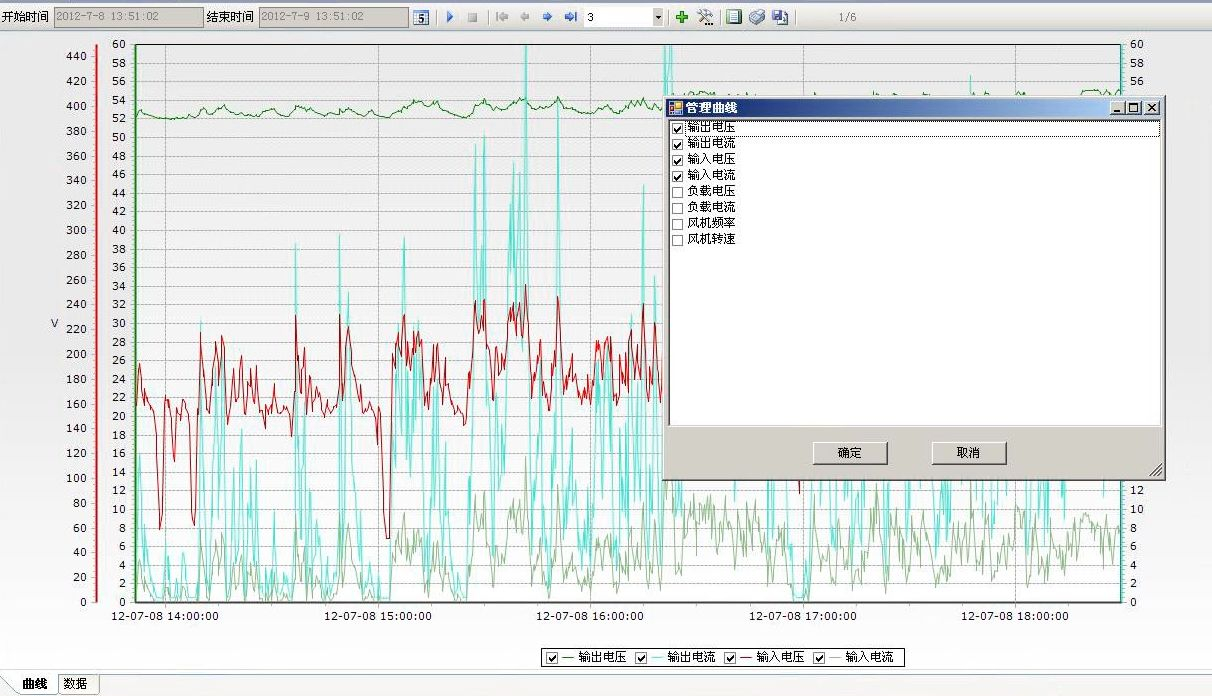

历史数据程序模块
查询保存的历史数据，可显示曲线或表格数据。对曲线，可选择显示的曲线，具有曲线放大缩小功能。
参数设置模块
该模块可运行用户通过DTU远程修改设置设备参数。

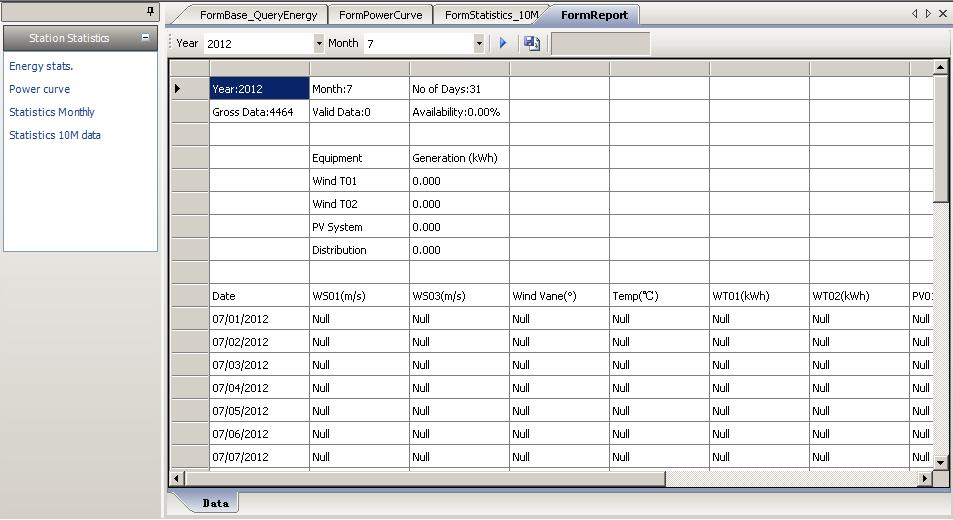

数据统计模块
根据客户需要，生成统计数据。
故障报警模块
根据设备报警条件，等发生报警时，可通过邮件、短信等及时给出报警信息。并记录报警信息。
2.2.1 GPRS无线通信技术
使用GPRS无线通信技术进行数据传输具有一下优点：
1）网络覆盖面广、接入范围大，系统构建便捷、运行成本较低等特点。
2）传输速率较高，理论数据传输速率可高达171Ｋbps。
3）登录和接入等待时间短，可快速建立连接。
4）提供实时在线功能，用户将处于“永远在线”状态，数据实时传输。
5）计费合理，即使用户可以一直在线，但只按数据流量收取费用。
GPRS上述优势特点非常适用于实时采集数据、不易布线、设备分散的工程中使用。
本产品为可定制化开发产品，如有需求，请与技术人员联系：021-58207907.
