1.      系统架构

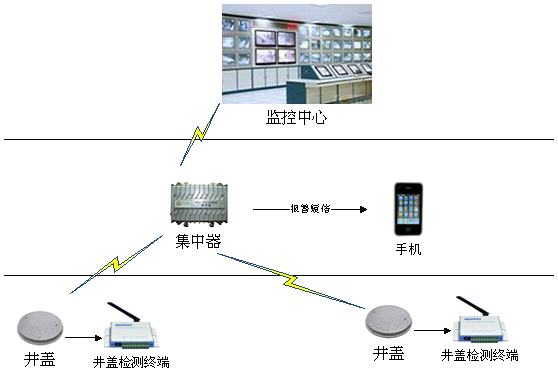

井盖监控系统采用高灵敏传感器、无线通信等物联网技术对井盖进行实时监控。本系统包括三个部分，井盖检测终端，数据集中器和后台中心软件。井盖检测终端安装在井盖的下面，通过高灵敏的传感器监控井盖的状态。当井盖被非法移动时，传感器将信息发送给数传模块，数传模块把报警信息发送给数据集中器。数据集中器负责收集周围井盖的报警信息，并把报警信息以短信的形式发送给负责人，同时把报警信息发送给后台中心软件。后台中心软件实时收集所有井盖的信息。系统架构如如下：

2.      井盖监控终端

井盖检测终端主要包含传感器和无线数传模块。传感器用于监控井盖的闭合状态，当有人非法搬动井盖后则产生报警信息。无线数传模块用于把报警信息传送到集中器。

监控终端采用低功耗设计，整个产品的睡眠电流<3uA，一节5V电池可使终端工作一年时间。

监控终端的主要性能指标如下：

工作电压：+3.0V-+5.5V

发射电流：<47mA

接收电流：<28mA

待机电流：<3uA

中心频率：430MHz

发送功率：10mW

接收灵敏度：-113dBm

可视数据传输距离：1200m

3.      集中器

集中器由GPRS模块、数传模块组成。主要功能是接收地面上的井盖发出来的报警信息，把报警信息发以报警短信的形式发送给负责人，同时把报警信息发送给后台中心软件。

集中器的主要性能指标如下：

工作电压：5-30V宽电压输入

无线方式：GPRS/GSM公网

覆盖范围：2000米

4.      监控中心

监控中心软件主要实时显示井盖的状态信息。如果有井盖的报警信息，则进行实时处理。
