由于循环水加药及检测设备在全国各地使用，需用把设备的状态数据实时采集到中心服务器，并集中处理。所以在线监控系统需要完成的功能如下：
Ø 循环水相关设备连接无线通信设备，通过无线方式实现在现场设备的远程监控
Ø 实时采集腐蚀速率、PH值、电导率等参数
Ø 用户可通过IE等浏览器在任何可以上网的地方查看循环水设备的运行状态
Ø 中心服务器可配置三种用户等级操作权限设定
Ø 中心服务器可以对循环水设备的数据进行判断，超出设定值则进行报警提示
Ø 一个中心服务器可以同时采集至少5000套终端设备的数据
Ø 中心服务器对设备运行的历史运行数据进行保存，可以查阅分析
Ø 中心服务器可对采集的数据进行统计分析
无线监控系统包括：循环水设备应用现场、无线数据传输、数据中心服务器和用户远程登陆监控三部分组成。循环水设备通过485接口和3G无线通信设备连接，3G设备使用中国移动或者联通的网络和数据中心建立无线的数据传输通道。通过3G设备建立的无线数据传输通道，中心服务器可以和循环水进行数据通信，如，获取现场水质的数据等。同时、用户也可以在其他可以上网的电脑上通过IE等浏览器登陆到中心服务器查看终端设备的运行状态和相关数据。
循环水设备运行现场：循环水设备安装在应用现场，如果使用有线的方式把数据传送到数据中心，一般情况下距离比较远，施工难度大。所以采用3G无线通信的方式进行数据传输。无线通信的优点是：不受环境和距离的限制；易安装，节省了布线施工的开销；实时在线。
数据无线传输：在本系统中使用中国移动或者联通电信的无线网络进行数据传输，其特点是翻盖广，信号好，可实时进行数据传输。
数据中心服务器：数据中心主要的功能是集中管理所有的循环水设备。中心可以可实时采集循环水设备的运行状态和数据，并可远程配置，控制现场设备的运行。中心还提供其他用户远程访问等功能，即其他用户在授权后可以通过等浏览器登陆中心服务器查看数据等。图表1为系统架构图。
二、无线监控系统设计

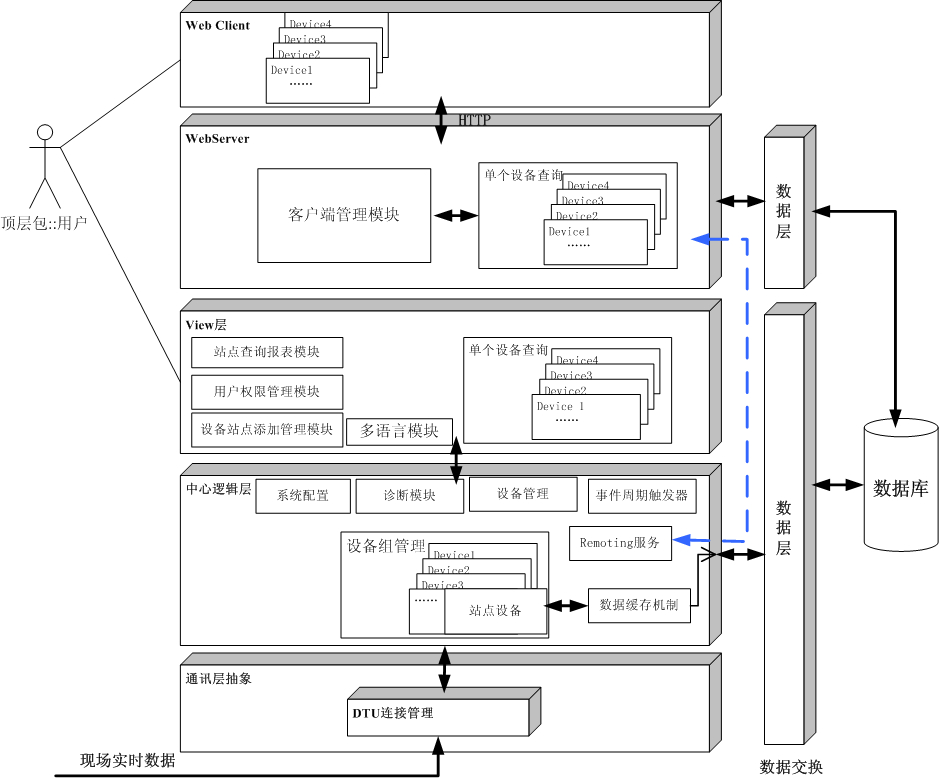

无线监控系统中的中心服务器采用B/S架构的技术实现。中心服务器主要完成采集现场设备数据、数据处理、保存、显示、远程登陆等功能，包括数据中心服务器软件和用户WEB远程监控软件，系统结构框图如下：
设备管理模块
该模块主要功能：添加，删除循环水终端设备；配置设备信息，如配置DTU号，配置设备地址信息，配置设备类型，配置其他说明信息等。
组织设备，管理设备。当设备较多时，该功能特别重要，可方便客户管理设备，使组织清晰。界面如下：
设备通讯管理模块
通讯管理模块负责程序与DTU的通讯管理。通讯管理模块，采用异步socket方式同DTU进行通讯。
系统配置模块
该模块负责管理系统配置，如系统端口，采样周期，是否保存数据等系统配置信息。
通讯协议解码编码模块
该模块根据设备的通讯协议，将设备发送给数据中心的数据根据协议解码，然后将解码后的数据提供给软件中心，或显示或保存。
该模块还负责将查询命令，设置参数或控制命令，编码为设备通信协议格式，通过“通讯管理模块”发送给设备。
该部分随设备或通讯协议不同而不同。
实时数据显示模块
该部分将通讯协议解码后的数据显示。
数据保存模块
可根据客户需要，将数据保存到excel文件或SQL SERVER数据库。
历史数据程序模块

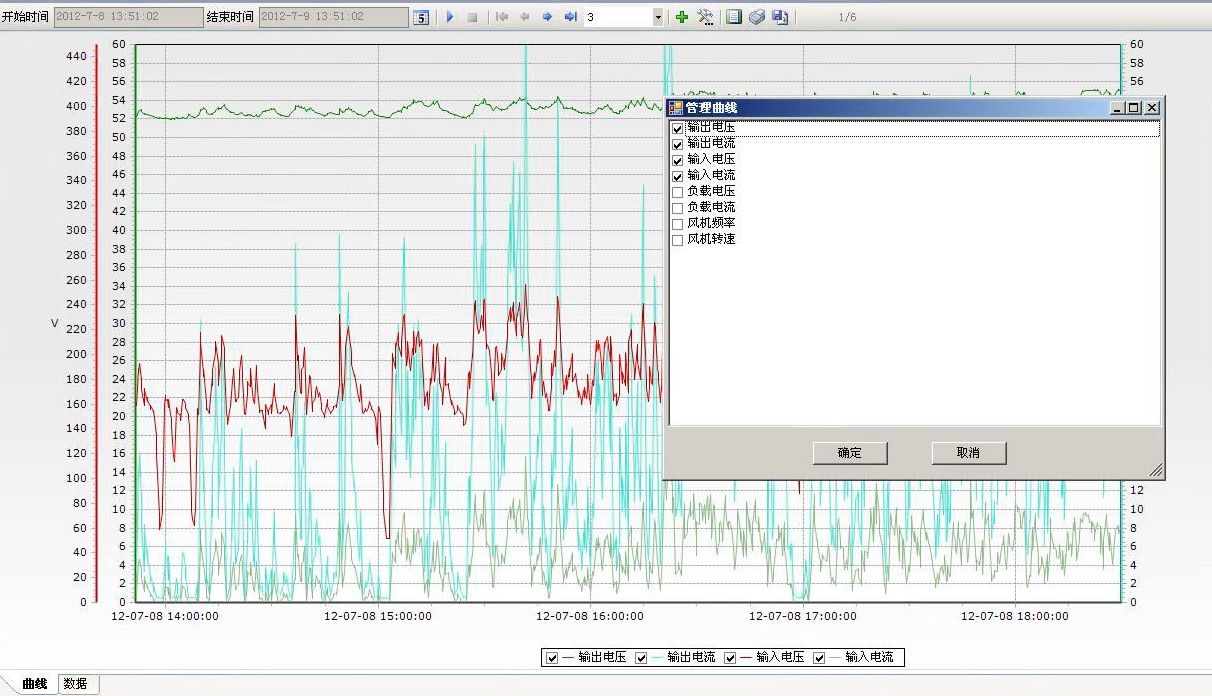

查询保存的历史数据，可显示曲线或表格数据。对曲线，可选择显示的曲线，具有曲线放大缩小功能。
故障报警模块
根据设备报警条件，发生报警时，给出报警信息。并记录报警信息。报警的方式可以发送报警短信到用户手机或者发送报警邮件。
三、用户WEB远程监控软件功能
WEB远程监控软件主要是实现客户通过IE等浏览器的方式监控循环水设备的运行状态，并且可以完成设置用户权限、报警、历史数据查阅。本监控系统基于WEB在线浏览，支持主流的WEB浏览器，如IE、Firefox、Chrome、Safari等，为能够达到最佳的浏览效果，建议使用高版本的浏览器，如IE9、Firefox 11等。用户可以使用电脑、平板电脑、手机等多种用户终端登陆查询。
更多需求，请与集睿科技联系，技术热线：021-58207907
