1.     需求描述

基本情况：采集每个PLC的运行状态信息，每个PLC采集3个点。

期望目标：在本套系统中需要采集台达，台安和三菱等三种品牌的PLC运行信息，把这些PLC的信息无线传输到后台服务器。在后台服务器实时显示每个点的PLC运行状态。

2.     监控系统概述

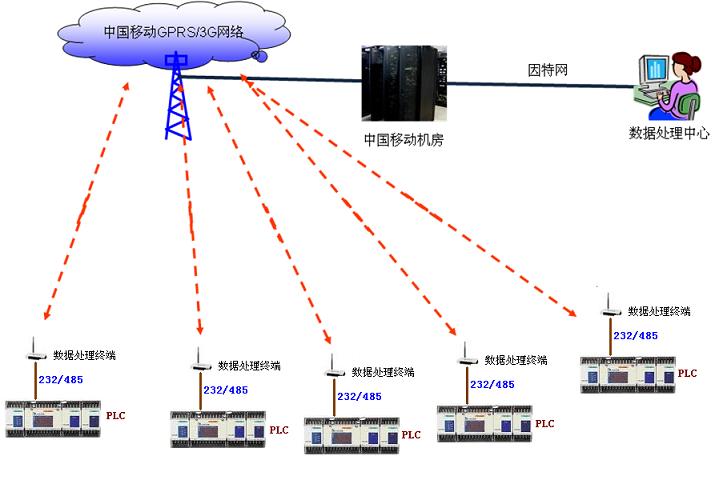

在本套监控系统中，通过“数据处理终端”把PLC的数据通过无线的方式实时的传输到后台的处理中心。工程师在数据处理中心的电脑上可以实时的查看每台PLC的运行情况。整个系统的结构图如下：

3.     监控系统的功能描述

整套监控系统包括数据传输终端，后台处理中心，数据存储服务器。

数据处理终端的功能：

1、通过232/485接口和PLC连接。

2、收集PLC的运行信息。

3、判断PLC的信息并进行处理。

4、把PLC的运行信息通过无线的方式发送到数据中心。

5、对于PLC的错误操作进行短信报警，把报警短信发送给指定的手机。

6、可以通过手机发送查询短信给数据处理终端，实时查询PLC的运行状态。

数据存储服务器的功能：

1、存储每台PLC的运行信息。

后台处理中心：

1、显示PLC的运行状态。

2、处理PLC的运行信息。

             系统的软硬件组成：

4.     方案实施

方案的安装实施主要包括以下几个过程:

1、数据处理中心和数据存储服务器安装在机房中，并且安装上集睿短信报警终端--C800。

2、数据处理终端通过232/485和PLC连接。

3、系统调试。运行数据中心软件，给每台数据处理终端供电。

4、数据处理终端连接到中心软件后，PLC的运行状态信息被发送在集睿后台中心软件并显示。

5.     方案总结

PLC无线信息监控系统主要有以下特点：

1.       数据通过无线方式传输，省去了在厂房中复杂的布线工程。

2.       设备安装简单方便，只要把数据处理终端和PLC通过232/485接口连接好后既可使用。

3.       数据处理终端可以灵活移动，不受空间的限制。

4.       错误操作立即短信报警，避免发生严重的后果和损失。

5.       后台处理中心可以实时监控每台PLC的运行状态。
