一、水表无线监控系统概述
【集睿】水表无线远程抄表系统 采用无线技术，实现远程集中抄表，易安装，易维护，适用于工厂厂房、办公楼宇、港口码头、居民小区等。
由于水表分散在各个地方使用，需用把水表的状态数据实时采集到中心服务器，并集中处理。所以无线监控系统需要完成的功能如下：
Ø 水表连接无线通信设备，通过无线方式实现中心服务器和水表的通信
Ø 实时显示每个水表的运行状态，如用水量等
Ø 用户可通过IE等浏览器在任何可以上网的地方查看水表的运行状态
Ø 中心服务器可以对水表的数据进行判断，超出设定值则进行报警提示
Ø 中心服务器对水表历史运行数据进行保存，可以查阅分析
无线监控系统包括：水表应用现场、无线数据传输、数据中心服务器和用户远程登陆监控三部分组成。水表通过485接口和D620无线通信设备连接，D620设备使用无线网络和数据中心建立无线的数据传输通道。通过D620设备建立的无线数据传输通道，中心服务器可以和水表进行数据通信，如，获取水表的数据等。同时、用户也可以在其他可以上网的电脑上通过IE等浏览器登陆到中心服务器查看水表的运行状态和相关数据。
水表应用现场：由于水表是分散的安装在应用现场，所以采用D620无线通信的方式进行数据传输。无线通信的优点是：不受环境和距离的限制；易安装，节省了布线施工的开销；实时在线。
数据无线传输：使用D620设备进行点对点的数据传输，可覆盖一个小区、一个工厂等区域，如果需要传输更远则可增加GPRS设备进行数据源距离传输。。

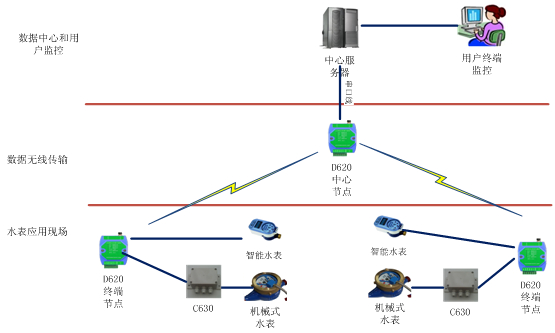

数据中心服务器：数据中心主要的功能是集中管理所有的水表。中心可以可实时采集水表的运行状态和数据，并可远程配置，控制水表的运行。中心还提供其他用户远程访问等功能，即其他用户在授权后可以通过IE等浏览器登陆中心服务器查看数据等。图表1为系统架构图。

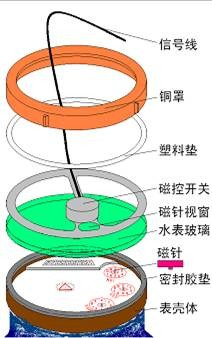

对于传统的机械式水表，需要对水表进行改造，在水表上增加干簧管脉冲发生器或者磁控开关，用于对水表数据的采集。干簧管脉冲信号设备可咨询水表厂家，选择合适的配套设备。一般改造如下图所示：
干簧管脉冲信号线连接到C630设备，C630把脉冲信号转换成modbus协议，然后再通过D620设备进行数据传输。
如果现场用户使用的是智能水表，则一般会输出脉冲信号或者modbus协议的数据，则不在需要对水表进行改造。
三、数据中心服务器设计
详见集睿水表无线远程在线监控系统，网址：http://drery.com/Ch/SolutionsShow.asp?ID=393，或直接拨打技术热线：021-58207907。
