1          系统介绍

由于泵房的运行情况影响到整个建筑或者厂房的消防安全，目前采用的是由巡检人员每天对泵房内的水压、阀门状态、开关状态、水泵运行状态等进行检查，遇到异常情况及时维修或上报维修中心，检查的效果受巡检人员的专业能力、责任心等影响较大。巡检人员在泵房中检查的时间有限，对于不在泵房时的突发时间不能及时发现和处理。在泵房中还有一些日积月累的小问题，且难于被人发现，比如微小的漏水问题等等。针对这些实际应用中的现实问题，仰科消防泵房监控系统通过安装传感器，实现对消防泵房内设备运行进行实时监控，并把数据通过无线网络远程发送到监控中心。监控中心的平台软件实时分析数据，发现报警和故障信息则立刻提醒工作人员，保障消防泵房的安全运行。

2         系统主要功能

智慧消防系统通过在消防泵房中的关键位置安装传感器、检测终端、数据采集和传输终端，实时采集泵房中关键设备和重点位置的运行状态数据。采集的状态数据和运行数据如下：

3         系统运行方案图

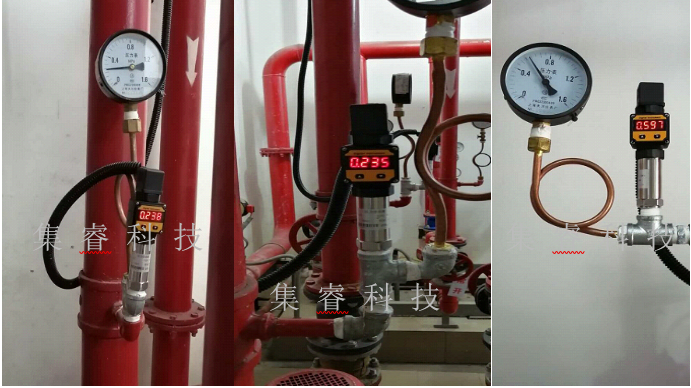

本监控系统由三部分组成：泵房监控管道的压力传感器和开关信号、数据采集和传输柜、监控中心云平台。在泵房中安装压力传感器检测供水管道的压力，使用开关采集终端采集电源、控制状态、水泵运行状态等信息。所有数据和信号汇总到数据监控控制柜。采集柜完成信号的转换，处理后通过无线的方式发送到数据中心云平台。由于无线传输不受距离的限制，多个泵房站点可同时连接到一个监控中心，因此一个监控中心可以检测多个泵房站点。监控中心云平台主要负责处理每个站点发送过来的数据，并在电脑上实时显示，保存。同时、监控中心还可对可能出现的危险数据进行实时报警。用户可通过云平台软件实时查询每个泵房的实时状态信息和报警信息。

无线监控系统的系统架构图如下：

4       消防泵房设备安装

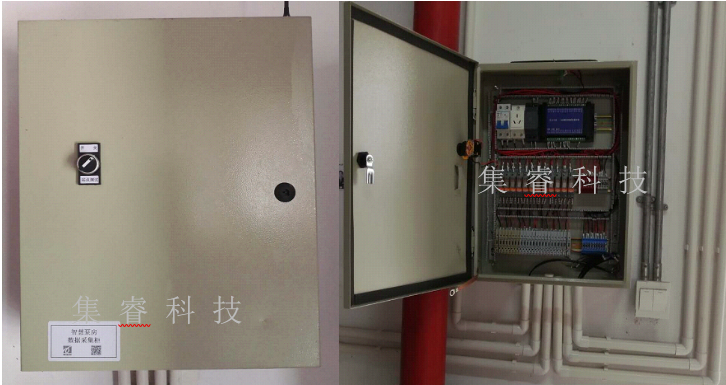

采集传输柜主要实现传感器和开关信号的数据采集并把数据通过无线的方式发送到数据中心云平台。采集柜中的设备包括空开、模拟量采集设备、开关量采集设备、无线传输终端等。传输柜采用220V交流供电。箱体大小以需要组装的设备多少而定。配电箱采用壁挂式方式安装。 如下图所示。

5          监控中心云平台

监控中心云平台安装在监控中心,用来实现实时采集泵房和厂房中设备的运行状态，并对采集的数据进行保存、分析、统计、监控。监控中心云平台通过浏览器为操作人员提供信息展示、报警提醒、数据查询等功能。

电脑端浏览器操作采用B/S架构技术，用户在有上网的条件下使用浏览器登录服务器查看泵房和系统的运行状态。鉴于电脑端的显示和输入非常方便，因此在此种方式下为操作人员提供了非常丰富的管理功能。如泵房的信息管理、站点分布情况、历史数据查询、历史报表查看等功能。

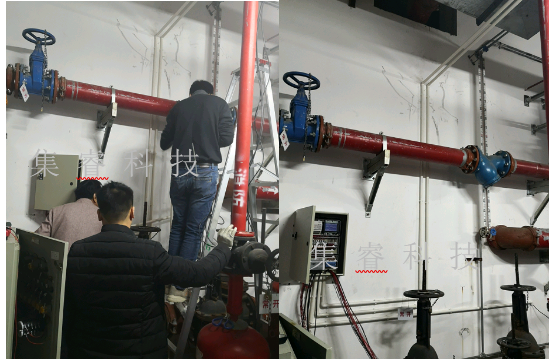

6          系统安装实例

本系统已经在众多消防泵房中安装使用。安装的使用的过程有以下特点：

1、  系统的安装不改变泵房中原有设备的使用和运行状态。

2、  设备安装简便，且不改变原有设备的连接方式。

3、  使用无线方式进行数据传输，数据采集和报警实时送达。

4、  系统设备、终端、监控中心都采用工业级设计，运行稳定可靠。

5、  系统可安装在不同年代、不同类型、不同配置的消防泵房中。

6、  系统可兼任不同种类、不同接口的设备，兼容不同类型的软件通信协议。

7、  系统采用自动化数据采集，监控，实现泵房无人值守，降低泵房运维费用。
