1.1          需求概述

目前，地震、塌方、滑坡、土地沉降、房屋质量等问题是导致房屋发生倾斜、沉降、倒塌最主要的因素。近年来，各地老旧居民楼垮塌事故出现不少，人民的生命和财产安全时时受到威胁。房屋倒塌往往突如其来，令人防不胜防。但是目前我国的楼宇几十万亿幢，但对于这么多的楼宇的安全状况尚无监控。2015年全国1月内至少发生5起楼房倒塌事故，至少30多人死亡。我司研发的建筑物房屋倾斜远程监控监测系统旨在利用科学手段，对于建筑物在发生倾斜和沉降时提前预警，起到防患于未然的作用。

1.2          智能建筑无线远程实时监控系统原理

通过在建筑物四角上安装水平和垂直方向的传感器，感知建筑物的倾斜和沉降状况，当楼宇发生的倾斜或者沉降的时候，则采取相应的防护措施。

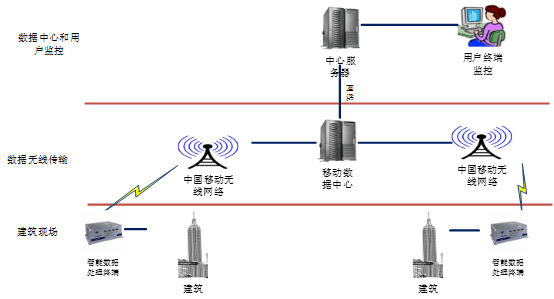

智能监控系统的网络拓扑图如下，各个位置的传感器数据通过智能数据处理装置实时的通过无线网络发送到管理中心。

1.3          智能系统介绍

• 传感器

  传感器用于检测楼宇的状态，如倾斜、沉降等。

  倾角传感器：安装在楼宇的顶端，检测楼宇的倾斜。

  沉降传感器：安装在楼宇的地基处，检测楼宇的相对沉降。

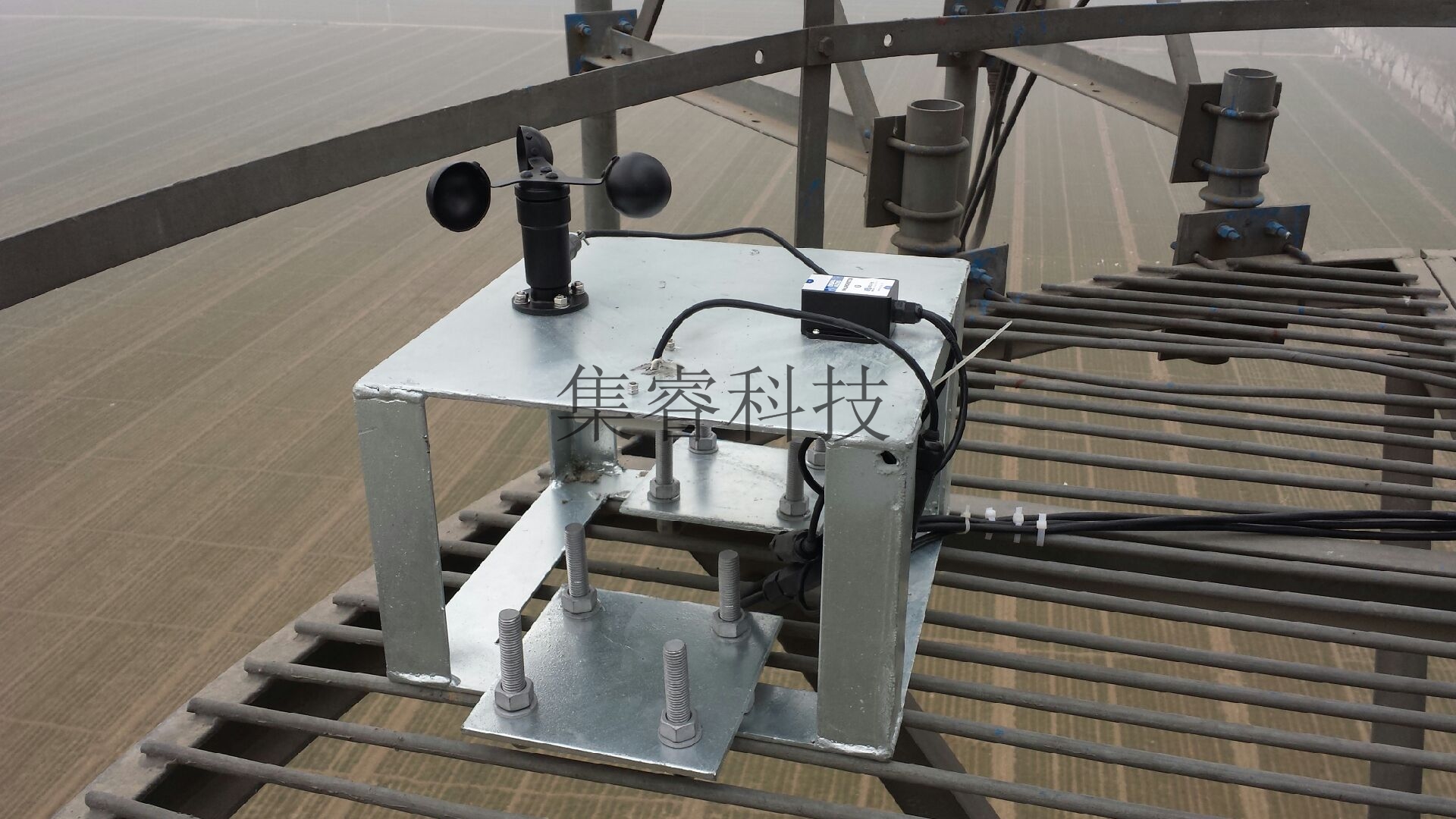

  风速传感器：安装在楼宇顶端，检测楼宇的周围风力。

  红外传感器：安装在传感器附近，检测外部人员的入侵。

• 摄像头

  对现场情况进行拍照，并传回数据中心。工作人员可通过照片对现场进行监控。摄像头和红外传感器、倾角传感器具有联动功能。有报警产生即可对现场进行拍照。

• 智能数据处理终端

    此终端主要实现传感器的数据采集、发送数据到管理中心、通信塔工作异常短信报警等。

• 中心服务器

  对收集到的通信塔的传感器数据进行显示、保存、统计等，供监控人员查看楼宇的安全状态。



1.4          智能系统特点

集睿建筑物房屋倾斜远程监控监测系统主控电脑可以联网全国各地客户，通过与用户终端模块无线联网，全年３６５天×２４小时提供在线监控服务。

• 实时监控：远程监控中心主控电脑定时巡检安置在楼宇上的各传感器，将传感器采集到的数据通过无线的方式远程传输到后台数据中心，达到主动监控、实时监控的目的。

• 及时报警：一旦楼宇上的各传感器采集到的数据大于安全值，后台系统会主动发送安全告警信号。报警方式支持以下多种方式：发送告警短信到指定负责人、告警邮件、声音报警，确保系统中心工程师能及时收到告警信号。

• 远程登录：本系统采用先进的云平台数据管理技术。系统维护人员只需凭着登录账号和密码即可在全国任意一台具有联网功能的电脑上登录后台中心，解决了维护人员外出维护设备和实地查看时登录后台不便的问题。

• 多等级管理：集睿智能楼宇无线远程实时监控系统支持多等级管理。这样管理模式如同一个小型ERP系统，本系统可设定多用户、不同等级的管理权限，支持各权限用户查看和维护各自的设备。即总管理员可管理所有设备，而末级管理员只能查看自己管理区域内设备，极大了方便设备的管理。

• 信息查询：集睿智能楼宇无线远程实时监控系统支持实时监测信息查询和历史监测信息查询。为管理人员对楼宇的安全状况进行系统的分析做出科学依据。

• 远程管理：本终端支持设备远程重启、远程升级、远程配置等功能，节约了维护人员的时间，减少了维护人员重复跑现场的工作量，也极大程度地节约了维护成本。

• 巨量运行：本系统支持千套设备同时在线运行，同时集睿的系统工程师会实时监控系统运行的状态并及时进行合理的优化。

• 产品升级：本集睿智能楼宇无线远程实时监控系统是由集睿科技研发和生产，支持后续无线通信产品升级换代，集睿产品工程师也会为客户提供定制化开发服务。




2          智能监控系统详细介绍

2.1          智能数据处理终端及传感器

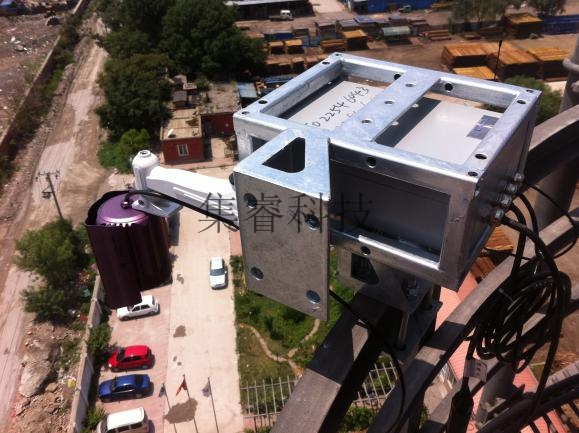

智能数据处理终端使用工业级主板，嵌入式操作系统，集成GPRS/3G无线通信设备。智能终端采集实时采集这种传感器数据，并把采集好的数据发送到数据中心。产品外形和安装图如下：

• 基本功能：

  同时支持GPRS/3G和短信的双通道数据传输

  支持透明传输和协议传输

  支持单中心和多中心的工作方式

  多种数传方式，可以电话、数据唤醒等

  支持数据中心使用域名或IP地址

  支持短信的远程配置

  远程升级，方便后续的功能增加和程序升级

  采集各传感器的实时数据

  保持和数据中心的无线通信

  异常处理



• 硬件平台：

  软硬件看门狗设计，保证产品长期稳定运行

  使用凌特工业电源芯片

  高性能工业级GPRS、3G模块

  抗干扰、防静电设计，适合电磁环境恶劣的应用需求



• 技术参数：

  输入电压：基站-48V直流供电

  接口：RS232 ，RS485

  串口波特率： 110～ 115200bits/s

  工作温度：-40~+80ºC

  尺寸：240x160x80mm



2.2          数据管理中心

无线监控系统中的中心服务器采用B/S架构的技术实现。中心服务器主要完成接收通信塔的现场数据、数据处理、保存、显示、远程登陆等功能，包括数据中心服务器软件和用户WEB远程监控软件.

2.3          数据中心服务器软件功能

楼宇数据实时采集、保存

现场图片采集

楼宇资料输入、修改

用户权限管理

报警设置。门限值、优先级、邮件号码

声音、短信、邮件多种报警提示

历史数据查询、统计

地图显示

3          数据中心功能

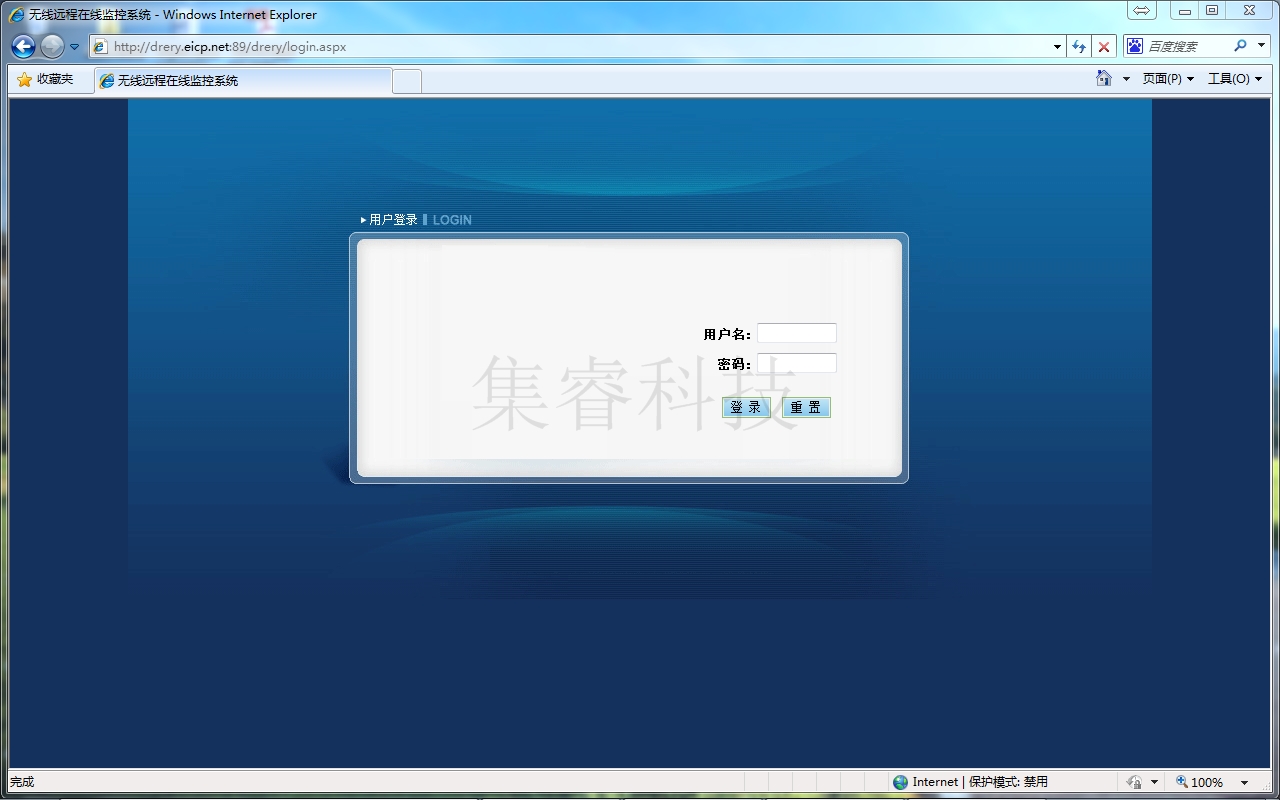

数据中心采用BS结构，使用电脑上的浏览器可远程登录到数据中心查看设备运行状态。

3.1          主界面

数据中心提供检测点位分布、实时检测、查询统计、告警管理、设备管理、运维管理六大功能。

3.2          检测点位分布

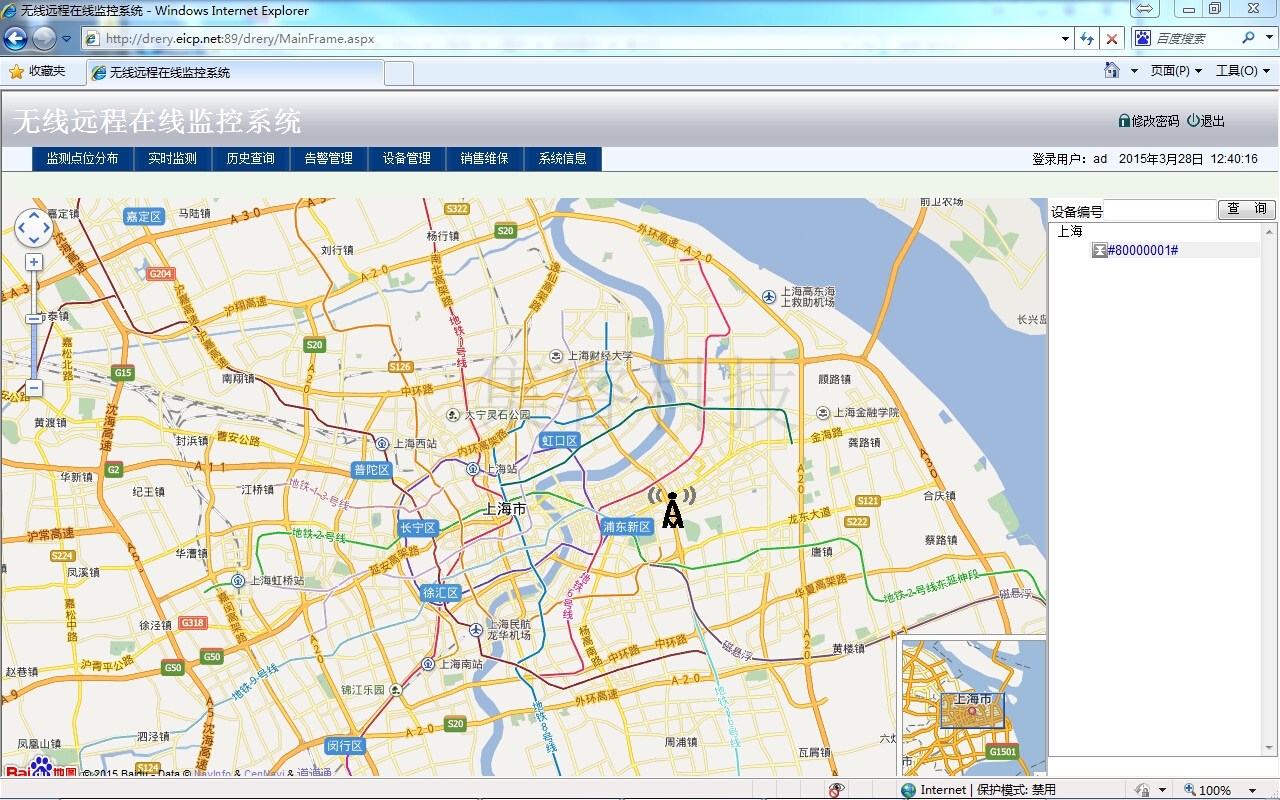

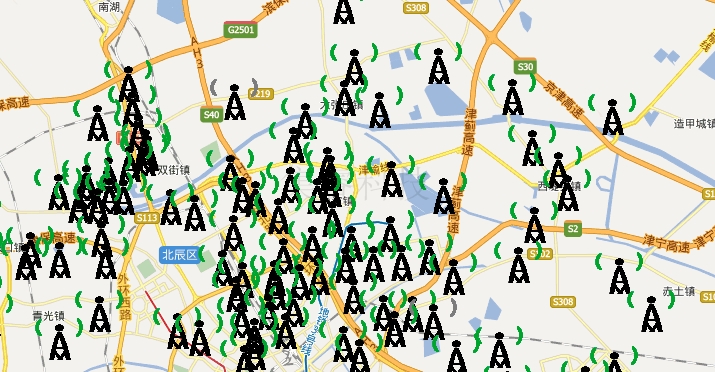

在地图上展示检测点位分布。

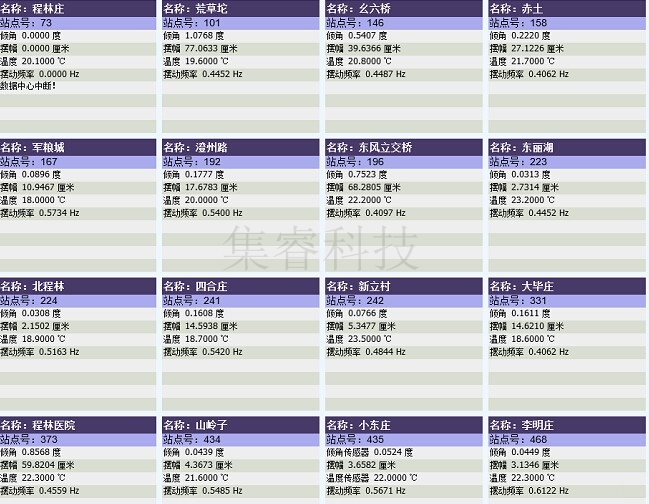

3.3          列表显示设备状态数据

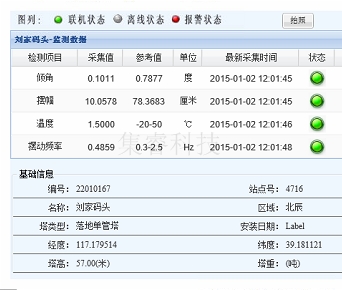

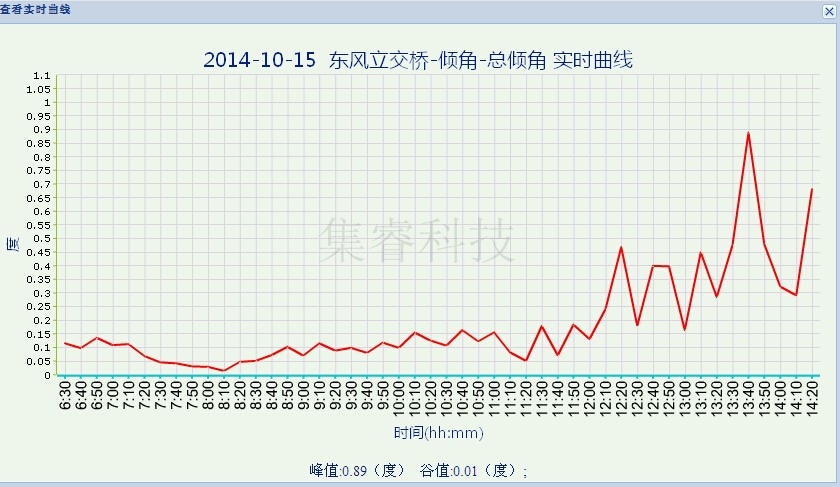

3.4          实时显示数据曲线

3.5          可查询设备的历史曲线

3.6          以矩阵的形式展示设备数据

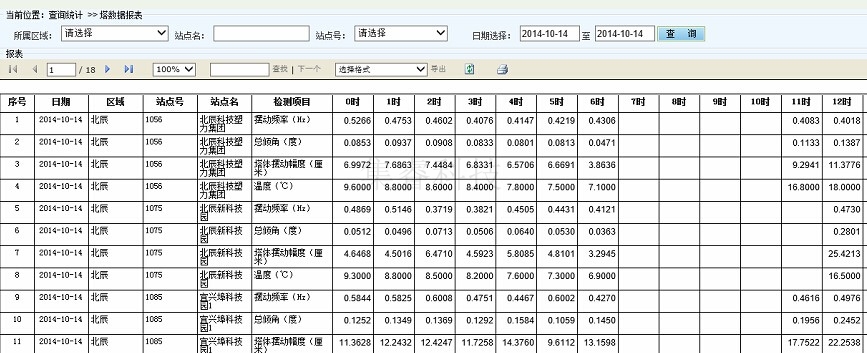

3.7          按区域、站点、时间等导出历史数据

3.8          对报警数据进行统计

3.9          对数据进行设置，可进行短信、邮箱报警。

3.10      报警统一管理

3.11      告警历史数据查询

3.12      查看现场照片

3.13      建立设备所在区域目录

3.14      设备管理

3.15      设备信息管理

3.16      系统信息查看

3.17      可添加具有不同权限的角色

3.18      可添加多个不同的用户

3.19      用户登录日志管理

3.20      操作日志管理

集睿拥有产品核心技术专利，支持定制化开发。

更多产品信息，请与集睿技术联系：021-58207907，15300851198.
