一、系统概述

【集睿】无线远程集中抄表系统 采用无线技术，将电表、水表、电能表等仪表的数据自动传输到服务器。本系统适用于工厂厂房、办公园区、居民住宅、港口码头等各个环境，不受距离和现场环境影响。

1.1、需求

本系统可分成3层，用户层、主干网通信层、数据中心管理层三级网络，并形成了计量数据的三级储存。

用户层：各种485接口（或M-Bus接口）电子通讯仪表（电表、水表、气表）、采集器，集中器。

采集层：数据通信主干网

管理层：水电气远程集中抄表管理系统软件

二、系统设计方案

2.1、系统总体方案

本系统可分成3层，用户层、主干网通信层、数据中心管理层三级网络，并形成了计量数据的三级储存。

用户层：各种485接口（或M-Bus接口）电子通讯仪表（电表、水表、气表）、采集器，集中器。

采集层：数据通信主干网

管理层：水电气远程集中抄表管理系统软件

2.2、用户层设计方案

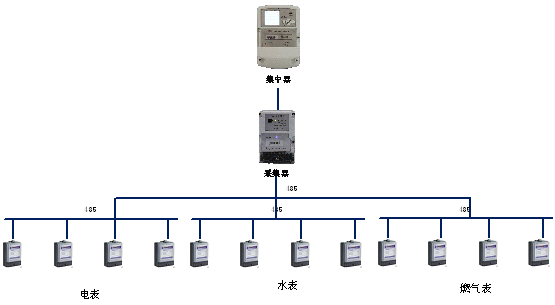

在用户层可采用每4层住户采用一个采集器，采集器在连接到集中器。结构图如下：

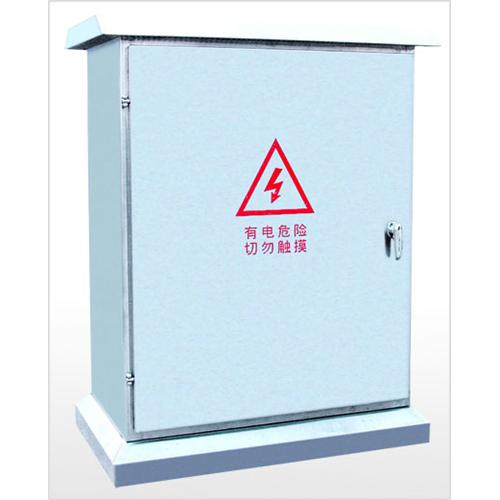

    采集器安装时可以放置在下图所示的200*400*500mm的基业箱中。

集中器的参数特征如下：

电气参数：

时钟参数：


气候条件：

 技术参数：

集中器安装时可以放置在下图所示的200*400*500mm的基业箱中。

2.3、1 主干网通信设计方案

小区集中抄表系统总体设计采用树型拓扑网络结构，以24号楼为中心，通过以太网总线分别向各个楼群延伸，沿小区内预留的管道（埋地管道、架空桥架），直达在每栋楼宇的地下室（电表房）中的数据集中器，集中器连接每层楼的采集器。通过采集器把所有居民家的电表、水表、燃气表连接起来。通信主干网如下图所示，其中红色线部分为各楼宇和数据中心的通信主干网。通信主干网可采用以太网线连接，也可以使用光纤传输。所有总线都汇聚到24号楼。主干通信线缆采用主备方式，预留一路备用通信线路。在24号楼汇聚处需预留8根网线的管道接入室内。

2.3、2 数据中心管理层设计方案

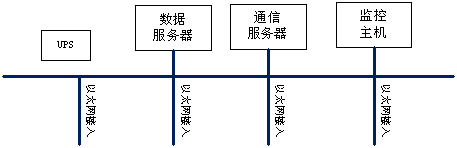

24号楼放置数据中心服务器和系统管理软件。管理中心设备连接图如下：

管理中心设备都放置在服务器机柜中，机柜尺寸：600mm*2055*800mm。如下图所示：

数据管理中心软件主要功能：

数据采集

Ø  定时或定期对用户表具进行整点、日、月冻结数据的采集，用能量等相关重要数据进行处理。

Ø  表具状态：运行状态、时间。

Ø  事项数据（故障事项等终端运行的各种可提供事项）。

数据查询

可查询采集的冻结数据和表计的当前相关数据。查询结果数据可通过表格和图形（曲线、棒图、饼图）显示，并可转存为EXCEL格式文件以供其他管理部门浏览查询。

档案管理

Ø  数据采集终端参数设置。

Ø  用户基础数据管理

Ø  分析参数设置：各种统计对象的周期统计方案

Ø  统计对象参数设置：可根据计量点定义各种统计关系。

统计分析

Ø  系统提供完善的自动计算，计算输入、输出量、自动计算每日数据，每月数据，同时将统计数据结果保存到数据库。

Ø  自动计算服务可对数据进行合理性检查，并形成告警事项供业务处理界面浏览。检查规则主要包括：奇异数据。

权限管理

Ø  系统的操作员分三类：超级管理员、部门管理员和普通操作员。

Ø  超级管理员可以添加和修改任何操作员得信息和操作权限，拥有所有权限。

Ø  部门管理员只能添加和修改本部门人员的信息和操作权限。

Ø  普通操作员只能修改自己的信息和操作权限。

事项查询

Ø  系统自动记录各种运行日志，以备查询：

Ø  数据采集日志（采集时间、采集内容、操作结果）。

Ø  数据统计日志（统计时间、统计内容、操作结果）。

Ø  数据修改日志（记录修改人员、操作机器、修改内容）。

Ø  系统操作日志（记录操作人员、操作机器、操作内容、操作结果）。

Ø  系统登录日志（登录人员、登录机器、退出登录时间）。

业务报表

系统在商用电子表格的基础上，增加相应定义数据功能，支持用户需要的各类表报，并把生成的报表自动打印和发布。提供历史数据日、月、年或任意时间段报表。

远程操作

系统可对远方终端执行相应的远程操作命令，包括远程参数设置，远程控制、远程数据抄收、远程终端复位、远程终端软件升级等。

三、系统分析

3.1、系统功能

1、抄读功能：  按设定抄收间隔以及抄表周期自动抄收集中器的各用户电能表的累计电能量及其他信息，并具有实时随机召读及按地址选抄功能。

2、设置功能：  可设置设备初始参数，即可对集中器设置自动抄表周期、抄收间隔等，也可对电能表的各种参数进行设置。

3、校时功能：  可实现系统校时和系统对集中器的校时。

4、自诊断、分析功能：  可提示可能有故障或有窃电嫌疑的用户；以及负荷越限报警和用电量异常报警。

5、数据安全保障功能：  通过口令或密码实现用户管理、系统管理，并进行权限设置，防止非授权人员操作。采集终端和载波电能表设有铅封。

6、扩展功能：  可发布冻结命令，实现指定时间电能表累计电能量的冻结。

7、数据处理功能：  包括电表数据的统计，如计算线损、报表生成等。

8、可提供公共数据库接口：  供电费核算，用电管理等信息系统访问。

9、数据存储功能

3.2、项目特点

1、设置集中器运行参数： 系统实现了对集中器参数管理的可配置化，操作更加灵活方便。

2、远程集中抄读用户电能表用电量： 集中器在工作时段内自动抄读电能表数据，并保存和处理抄读数据，当集中器抄表完成后，主站与集中建立通讯，直接读取集中器内的电能表数据。

3、存储、统计用户电量数据可生成报表并进行打印： 系统保存各种抄表数据，并提供了相应的报表。

4、分析配变台（小）区用户电表数据：  通过各种方式对用户电表数据进行分析，以便全面掌握台区电表的运行状况，发现异常问题及时处理。

5、分析台（小）区线损： 系统提供了多种线损报表，其中包括台区日、月、季、年线损，日、月、季、年相线损，以不同台区的区段线损。

6、统计台（小区）区用电量和用户用电量： 按台（小）区、用户统计相应的日、月、年用电量。

7、安全性管理： 采用Oracle或Microsoft SQL Server数据库保证数据的安全稳定运行，对系统操作员口令加密存储。 数据备份：定期对数据库进行备份，保证数据的安全性。对系统基本档案信息提供了导入、导出功能，实现了数据的便携式处理。 管理权限设定：系统提供了完善的权限管理，实现了功能模块级权限分配；对不同的操作员分配相应的管理权限，实现了数据层权限控制。 系统日志：系统记录了每个操作员的操作日志，为故障排查提供了依据。

 8、防窃电功能： 通过表记监控功能直接读取前用户表的读数变化情况，从而达到打击窃电的效果

9、自动抄表： 抄表人员首先设定抄表任务，系统检测到满足任务启动条件后，自动进行抄表，并保存相应数据。

10、与电力营销系统无缝连接： 用户资料可直接从电力营销系统（MIS）中获取，并保持于电力营销系统（MIS）数据同步。抄表结果可手动或自动导入电力营销系统（MIS），供营销收费统计使用。

11、系统灵活性： 本系统将无线通信、低压载波通信、有线网数据通信等多种通信手段综合地运用于整个管理系统。

四、系统施工安排和计划

为了有效完成抄表系统的安装和调试工作，便于客户管理和维护集中抄表系统，我们建议本系统的施工根据双方协议派施工队承担完成，集睿公司派工程师现场指挥。施工人员应包括至少一个工程师负责现场指挥和调试，若干个工人负责布线和设备安装。主要工作内容和安排如下：
